缩管机操作技术领域

2.将电源线接好，然后打开在机器侧面安装的总开关，如果模具自动产生动作，则说明电机转向正确，如果没有动作，

则说明电机反转，应将接线头处的三根火线当中的任意两根对调即可(注意：必须切断电源后方可操作)。

3.机器初次使用时应空扣压10～20次，观察各部位均正常后方可使用。锁管机在冬季使用时应空载运动20-30次，以使油温增高

一些，同时可增加机器的使用寿命。

油泵在电机驱动下，输出液压油,推动液压缸里的活塞做左右往复运动，从而使压块推动模座，使模座能产生径向收缩，

终实现模块对胶管的扣压。当收缩量达到在控制面板上所设定的值时，扣压自动停止，换向阀自动换向，液压油进入油缸下腔，

带动上方板向上运动，使模具孔张大，就可以取下扣压好的胶管总成。

4.  接电：将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与电机上标签箭头方向一致，或者在接好线后打

开电源开关，如果机器动作，模具张口增加则电机旋向正确 ，如果机器无动作，则需要将三根火线当中的任意两根对调即可。

5.  压力调整：机器系统压力为31.5MPa，靠溢流阀调整。顺时针调整压力增大，逆时针调整压力减小。（出厂时压力已经调整

好，如需调整溢流阀压力，严禁超过31.5MPa使用本设备）

我厂研制生产的锁管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有扣压范围广、精度

高、自动化程度高、易操作、好维修等优点

   工业管内径：                  zui大89mm

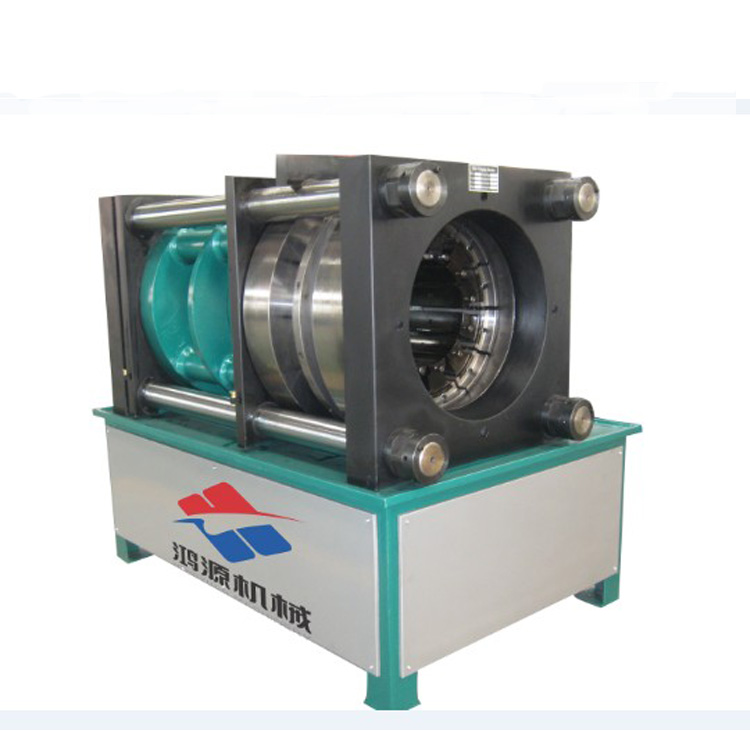

缩管机是一种用于扣压管件总成的液压设备，其将所配套的金属接头通过扣压机的模具施加收缩力，将金属接头牢固的扣压在所

配套的工程机械用高压油管或汽车上的刹车管、机油管、空调管、动力管上。扣压机适用于各类机械高低压油管、气管、水管、

电缆接头、汽车空调管、汽车动力转向管、机油管、汽油供油管，以及建筑配件、日用热水气管的扣压，广泛用于车辆、工程机

械、液压机械、焊割设备等行业。

接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一

致，请调换其中两根电源线的位置。

压力调整：缩管机系统压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，必要

可以自行调整）

模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速

度过快会使噪音增大，数值不大于10Mpa（出厂时已调好，必要时可以自行调整）
